型號：

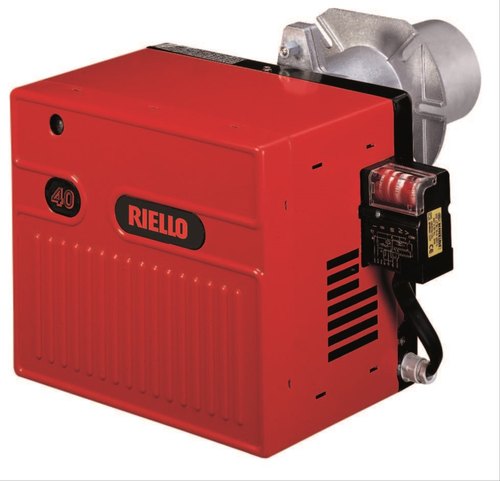

RIELLO燃燒器40 G10LC、
RIELLO燃燒器464T1 G10LC、

RIELLO利雅路燃燒器及燃燒器配件

意大利利雅路燃燒器燃燒機配件維修意大利利雅路燃燒器燃燒機配件維修

RS 系列燃燒器的出力范圍從70 到 2290 kW，設計可用于熱水或過熱水鍋爐，熱風發生器或蒸氣鍋爐和導熱油爐。
調節方式為"平滑過渡兩段火"。燃燒器裝有微電子控制盒，能提供燃燒器運行狀態和故障原因診斷。
風機和燃燒頭性能的改善，增大該燃燒器的適用范圍并確保各運行工況點的燃燒效率。 該型燃燒器的**設計使其外型尺寸更小，方便使用和維護，更多的選配件可保證隨時升*燃燒器的功能。下圖為能與燃燒器相匹配的燃氣閥組的*小壓力損失；再加上燃燒室的背壓即可得總的燃燒器燃氣壓力損失。
該燃燒器安裝有一個由伺服馬達帶動可變凸輪控制一段火和兩段火燃料量供應的蝶閥。燃料可從燃燒器的左側或右側供應

根據燃氣的流量和燃氣的供應壓力選擇*佳的燃氣閥組。 燃氣閥組有"整體式"（所有的部件含于一整體內）和"組合 式"（由單個部件連接而成）。

燃氣閥組同燃燒器均符合 EN 676標準。

燃氣閥組的尺寸取決于它們的結構。下表為適用于RS 燃燒器的燃氣閥組的*大尺寸，進口和出口的直徑和裝有泄漏檢測儀的尺寸。
請注意若泄漏檢測儀沒有安裝在燃氣閥組上時，則其為一附件單獨供應。
"整體式"燃氣閥組的*大燃氣壓力為360 mbar ,"組合式"燃氣閥組的*大燃氣壓力為500 mbar。
標準配置“整體式”燃氣閥組的閥后壓力是3到60 mbar,對DN65和DN80型號來說是20到40 mbar。
帶法蘭的“整體式”燃氣閥組的閥后壓力可通過選擇不同的穩壓彈簧（見燃氣閥組附件）來調整。

(1) 帶6針插座的燃氣閥組
(2) 帶6針插座的燃氣閥組
若使用LPG，“整體式”閥組的運行溫度不能低于0℃，它們只能使用氣態的LPG（液態的碳氫化合物會損壞閥組的密封）。
MBC 1200 閥組：*低運行壓力(*)略高于或等于10 mbar。閥組必須緊臨燃燒器安裝（若必要，只能在目錄中選裝一個適配器）并且其工作點必須在其工作范圍內。
MBC 1900-3100  閥組：*低運行壓力(*)略高于或等于15 mbar。閥組必須緊臨燃燒器安裝（若必要，只能在目錄中選裝一個適配器）并且其工作點必須在其工作范圍內。
(*)該壓力是指燃氣閥組在滿負荷時的供氣壓力。

下圖能幫助計算一條燃氣管路的壓力損失和選擇正確的燃氣閥組。
下圖可在耗氣量和管路長度已知的情況下選擇一條新的燃氣管路。管路直徑的選擇基于假設的燃氣壓力降。該圖以甲烷燃氣為標準所得，若使用其它種類的燃氣，則參考圖 A 所示的修正系數和計算公式換算為當量甲烷氣體流量。請注意在*終選擇閥組尺寸是必須將燃燒室的背壓考慮進去。

計算一條燃氣管路的壓力損失或選擇一條新的燃氣管路。 當量甲烷氣體流量的計算參照圖表內的圖 A 所給的計算公式和換算系數。

當量甲烷氣體流量的數值顯示在圖表的上部（V），作一條垂直線與所表示的燃氣管路直徑的直線相交；此時以此點為基礎再作一條水平線與所表示的燃氣管路長度的直線相交。得出一點再作一條垂直線即可得出燃氣管路的壓力損失。
將燃氣流量表處的壓力減去該值即可得出選擇燃氣閥組所需的參考壓力。

舉例： -燃氣種類：             G25
          -燃氣流量：             9.51
          -燃氣流量表處的壓力：   20 bar
          -燃氣管路長度：      15 m
          -修正系數：             0.62（見圖 A）

-當量甲烷氣體流量 V=[9.51/0.62]=15.34mc/h

-在流量坐標中選中15.34，向下作一條垂直線與表示1"1/4（表示管路的直徑）的直線相交。
 -再從次點向左作一條水平線與表示管路長度為15m的線相交；
 -*后作一條向下的垂直線即可從壓力損失坐標上讀出壓力損失為1.4mbar；
 -用燃氣流量表處的壓力減去該值即可得出選擇燃氣閥組所需的參考壓力。
 -正確 =（20-1.4）=18.6mbar

通風

盡管外型尺寸較為緊湊，該通風系統在保證低噪音的同時也確保較高的性能和風量輸出。
RS28-38-50-70-100-130型號中使用反向風機葉片和降噪音材料來保證燃燒器噪音排放*低。
RS34MZ-44MZ-64MZ-190型號中，降低噪音排放主要通過特殊設計的助燃空氣入口。

可變的凸輪同時連接風量和燃料輸出的調節器，保證在燃燒器的各個負荷點均有較高的效率。并在燃燒器停止運行時完全關閉風門擋板以減少鍋爐的通風熱損失。 *低空氣壓力開關保證當燃燒無足夠的助燃空氣時及時關閉燃燒器。

RS 34 MZ 和 RS 44 MZ型號燃燒器采用創新的強化玻璃纖維材料技術設計的新結構，該材料和傳統的鋁合金相比具有較高的熱力和機械性能，在燃燒器的布置、重量和外型尺寸上具有較大的**。

為了確保在任何工作狀態下燃燒器內部部件的正常工作溫度，該燃燒器新設計的結構中包括使用了創新的**冷卻技術。 該**設計使得在燃燒器的前板和強化鋼前板之間形成一個空氣穴，能提供強有效的隔熱效果隔絕鍋爐前板的輻射熱，HCS技術（空氣冷卻系統）的運用進一步增強了隔熱效率，外部空氣能被引入到前板間的空氣穴中，形成空氣循環進一步降低燃燒器前板的溫度，以減少熱量傳導到燃燒器內部的電氣元件。

燃燒頭

RS 系列燃燒器可根據不同的需要選擇不同長度的燃燒頭。

選擇的依據是鍋爐的前板厚度和不同型號的鍋爐。

根據不同的熱用戶，檢查燃燒頭是否正確裝入燃燒室內。

調節

調節方式中,燃燒器通過自動在大小火間轉換來適應負荷的變化(見圖A)

所有RS 系列燃燒器都安裝有一個微處理控制面板，用于在間斷運行中監測燃燒器狀況。

運行描述

在正常運行中，各種狀態如下表所示用顏色代碼的排列來指示。 界面診斷（帶適配器）能通過按鎖定鈕超過3秒來**。

故障診斷：

在鎖定發生后，紅色信號燈一直亮。在這種狀態下，根據錯誤代碼表的視覺故障診斷可通過按鎖定復位按鈕超過3秒來執行。界面診斷（帶適配器）能通過再按鎖定鈕超過3秒來執行。

由安裝方負責的電氣連接

燃燒器接線

所有的RS系列燃燒器型號均有方便連接的電氣接線板以安裝電氣部件和接線。 在RS34-44MZ型號，通過全新設計的結構可以十分清楚看到燃燒器內部電氣元件布置，提高了調試和維護速度。 其余型號的該系列燃燒器均采用插頭和插件系統，不必打開燃燒器的外殼即可操作。燃燒器的一些主要部件如伺服馬達、空氣壓力開關和*大燃氣壓力開關（附件）都是通過插件系統和燃燒器連接，方便維護過程中的連接操作。 RS系列燃燒器的所有型號的電氣連接參照使用說明書中的接線圖方便地進行。電氣連接必須由**人員來執行，并必須遵照當?shù)氐南嚓P(guān)電氣強制標準。：

強制通風一體式，兩段火，全自動燃氣燃燒器由以下組成：
-  帶隔音材料的吸風口
-  高性能帶反向風機葉片的風機（RS 28-38-50-70-100-130型號或正向風機葉片(RS 64MZ-190型號）。
-  由伺服馬達帶動可變凸輪控制一段火和二段火進風量的風門擋板和燃料量的燃氣蝶閥。
-  帶中線，三相400V，50HZ轉速為2800rpm的風機馬達（RS28和RS38為單相，230V，50HZ）
-  可根據*大輸出功率調整的燃燒頭，由以下組成：
           -  不銹鋼錐型，耐高溫燃燒頭
           -  點火電*
           -  火焰探針
           -  燃氣分配器
           -  火焰穩焰盤
-  *低空氣壓力開關，保證當無足夠的助燃空氣時停止燃燒器的運行
-  火焰控制盤，具有故障診斷功能
-  電氣連接插頭/插座（RS28-38-50型號)
-  燃燒器 啟動/停止 選擇開關
-  手動一段火/二段火轉換開關
-  火焰檢查窗口
-  方便安裝和維護的滑桿
-  抗電磁干擾的保護濾波器
-  IP 44 電氣保護等*

燃氣閥組

燃氣供應管路，有“整體式”燃氣閥組結構（閥組直徑從3/4"到2"）或“組合式”燃氣閥組結構（閥組直徑從DN 65 到DN 100）包括：
-  過濾器
-  穩壓器
-  *小燃氣壓力開關
-  **閥
-  密封檢測裝置（輸出功率大于 1200 KW）
-  帶點火燃氣調節的單*工作的燃氣閥

符合下列歐洲規范：

-  89/336/ EEC（電磁兼容性）
-  73/23/ EEC（低電壓）
-  92/42/ EEC（效率）
-  90/396/EEC （燃氣）
-  EN 676 （燃氣燃燒器）

標準配置：

-  1 片燃氣閥組墊片
-  1 片法蘭墊片
-  4 顆法蘭緊固螺絲
-  一個絕熱墊
-  4顆連接燃燒器和鍋爐的螺絲
-  電氣連接的接線端子（為RS28-38-50型號）
-  兩根滑桿的延長件（為所有配加長燃燒頭型號和RS190型號）
-  安裝，使用和維護手冊
-  備件清單

可單獨定貨的配件：

-  加長燃燒頭組件
-  縮短燃燒頭長度的組件
-  后吹掃組件
-  持續通風組件
-  消音柜
-  LPG 組件
-  城市煤氣組件
-  減震組件
-  狀態顯示屏
-  接地故障斷路器
-  法蘭聯接組件
-  燃氣閥組適配器
-  密封檢測裝置
-  穩壓器彈簧

燃燒器：

強制通風一體式，兩段火，全自動燃氣燃燒器由以下組成：
-  帶隔音材料的吸風口
-  高性能帶正向風機葉片的風機。
-  由伺服馬達帶動可變凸輪控制一段火和二段火進風量的風門擋板和燃料量的燃氣蝶閥。
-  帶中線，為2800rpm的風機馬達單相/220-230v/50-60Hz或三相/380-400v/50-60HZ。
-  可根據*大輸出功率調整的燃燒頭，由以下組成：
           -  不銹鋼錐型，耐高溫燃燒頭
           -  點火電*
           -  火焰探針
           -  燃氣分配器
           -  火焰穩焰盤
-  ****的HCS（空間冷卻系統），具有較高的隔熱性能和持續的冷卻空氣更新的冷卻系統確保避免過多熱量傳導到內部的電器元件安裝室內。
-  *低空氣壓力開關，保證當無足夠的助燃空氣時停止燃燒器的運行
-  火焰控制盤，具有故障診斷功能
-  電氣連接插頭/插座，安裝在燃燒器外部。
-  燃燒器 啟動/停止 選擇開關
-  手動一段火/二段火轉換開關
-  火焰檢查窗口
-  方便安裝和維護的滑桿
-  抗電磁干擾的保護濾波器
-  IP 40 電氣保護等*

燃氣閥組

燃氣供應管路，有“整體式”燃氣閥組結構（閥組直徑從3/4"到2"）或“組合式”燃氣閥組結構（閥組直徑從DN 65 到DN 100）包括：
-  過濾器
-  穩壓器
-  *小燃氣壓力開關
-  **閥
-  密封檢測裝置（輸出功率大于 1200 KW）
-  帶點火燃氣調節的單*工作的燃氣閥

符合下列歐洲規范：
-  89/336/ EEC（電磁兼容性）
-  73/23/ EEC（低電壓）
-  92/42/ EEC（效率）
-  90/396/EEC（燃氣）
-  EN 676 （燃氣燃燒器）

標準配置：
-  1 片燃氣閥組墊片
-  1 片法蘭墊片
-  4 顆法蘭緊固螺絲
-  1個絕熱墊
-  4顆連接燃燒器和鍋爐的螺絲
-  3針電氣連接插頭（RS34-44Mz單相）
-  4針電氣連接插頭（RS44Mz三相）
-  安裝，使用和維護手冊
